Lernen Sie hier mehr über die verschiedenen Bearbeitungsmöglichkeiten zur Herstellung von Gewinden. Was sind die jeweiligen Vorteile und welches sind die spezifischen Voraussetzungen? Das Gewinde bleibt häufig der letzte Arbeitsschritt im Werkstück und erfordert demnach eine hohe Prozesssicherheit. DC Swiss zeigt Ihnen in den folgenden Links die jeweiligen Eigenheiten vom Gewindeschneiden ; Gewindebohren, Gewindeformen sowie Gewindefräsen.
  • Gewindeschneiden
  • Gewindeformen
  • Gewindefräsen

Gewindeschneider / Gewindebohrer sind geläufige Werkzeuge zur Herstellung des Innengewindes. Die maschinenseitigen Anforderungen sind begrenzt und daher bietet der Gewindebohrer dank eines breiten Programms beinahe Lösungen für alle Werkstoffe und alle Anwendungen.

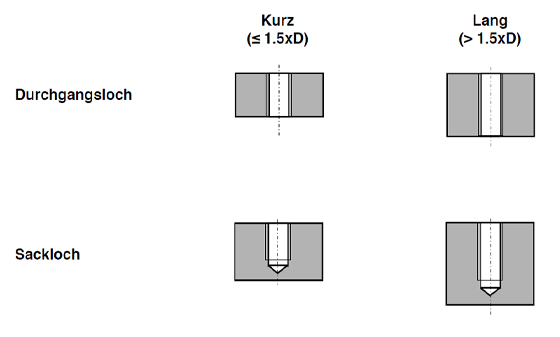

Locharten

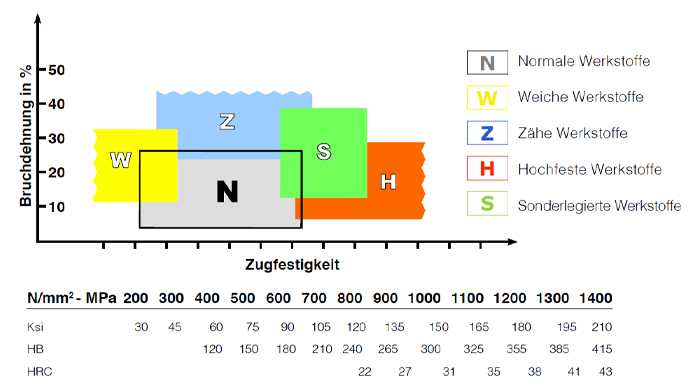

Werkstoffe

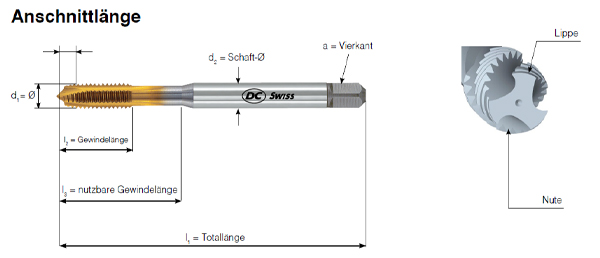

Schneidengeometrie

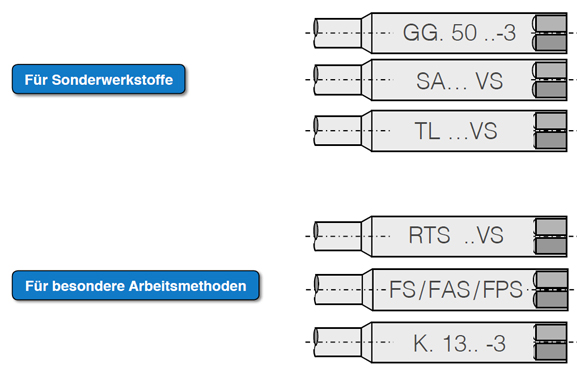

Werkzeugauswahl

Werkzeugauswahl

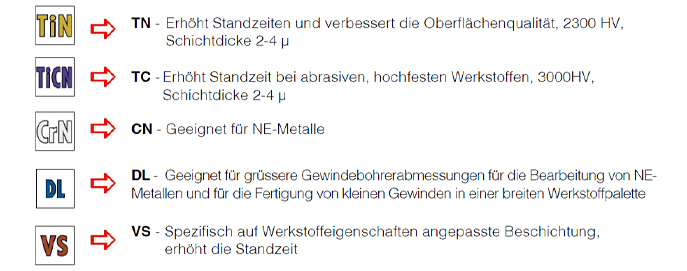

Beschichtungen


Das Gewindeformen ist eine verlässliche Methode zur Realisierung von Innengewinden. Der Span bleibt der grösste Feind beim Gewindeschneiden und seine Evakuierung ist gerade in tiefen Gewinden oder Gewinden mit Vorbohrung bisweilen schwierig. Mit dem Gewindeformer wird der Werkstoff nicht geschnitten sondern verformt. Dadurch wird eine hohe Prozesssicherheit bei gleichzeitig eindrucksvollen Standzeiten erreicht.

Anwendungsbereich

Anwendungsbereich

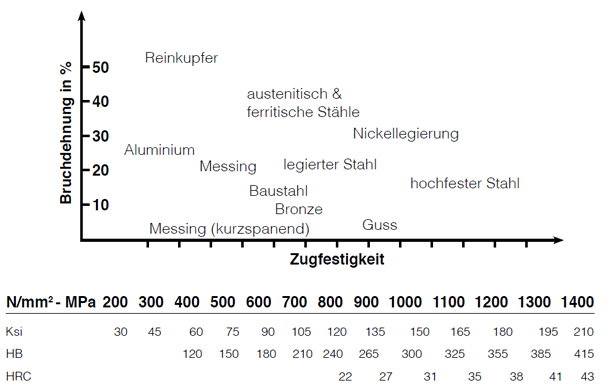

Für sämtliche kaltverformbaren Werkrstoffe mit einer Bruchdehnung von mindestens 10 % und einer Zugfestigkeit von bis zu 1’150 N/mm2, z.B. Stähle, rostfreie Stähle, Reintitan, Aluminium, Kupfer, langspanendes Messing, usw.

Formprozess

Formprozess

Die Zahnspitzen und -flanken des Gewindeformers dringen in den verformbaren Werkstoff ein und verdrängen das Material in die Freiräume des Werkzeugprofils. Dadurch entsteht das Gewindeprofil mit der typischen Furche in der Spitze.

Vorteile

Vorteile

  • Höhere Prozesssicherheit, da keine Späne entstehen.
  • Ein einziges Werkzeug für Durchgangs- und Sacklöcher.
  • Ideal für tiefe Gewinde.
  • Gewinde mit höherer Ausreissfestigkeit bei statischer und dynamischer Belastung.

Einsatzeinschränkung

Einsatzeinschränkung

Das Gewindeformen in dünnwandige Werkstücke ist aus physikalischer Sicht mit der notwendigen Sorgfalt anzuwenden.

Ausreichend schmieren

Ausreichend schmieren

Beim Verformen von Werkstoffen entstehen erhebliche Reibkräfte. Deshalb muss das Werkzeug stets durch einen Schmierfilm geschützt werden. Ein Riss des Schmierfilms verursacht schnell Kaltverschweissungen, die zum Werkzeugbruch führen können.


Gewindeformer FS-DC

Gewindeformer FS-DC

Universalgewindeformer mit 4 Druckstollen für kleine Gewinde im Abmessungsbereich Ø ≥ 1 – < 3 mm in alle kaltverformbaren Werkstoffe. Mit "DLC"-Verschleissschutzschicht mit ausserordentlichen Gleit- und Schmiereigenschaften. Für rostfreie Stähle, Reinkupfer, usw.

Gewindeformer FS-VS

Gewindeformer FS-VS

Universalgewindeformer mit 4 Druckstollen für kleine Gewinde im Abmessungsbereich Ø ≥ 1 – < 3 mm in alle kaltverformbaren Werkstoffe. Mit DC-"VS"-Gleit- und Verschleissschutzschicht.

Gewindeformer FPS-DL

Gewindeformer FPS-DL

Für Ø ≥ 3 mm, mit breiten Druckstollen, die bei abrasiven Werkstoffen ein progressives Fliessen verursachen. Mit „DLC“-Verschleissschutzschicht für besseres Gleiten und höhere Standzeiten in langspanendem Messing und Aluminium.

Gewindeformer FPS-VS

Gewindeformer FPS-VS

Für Ø ≥ 3 mm, mit breiten Druckstollen, für ein progressives Fliessen von >Mit DC-„VS“-Verschleissschutzschicht mit thermischer und chemischer Beständigkeit bei hohen Temperaturen. Für Baustähle, Kohlenstoffstähle, legierte Stähle, usw.

Gewindeformer FAS-VS

Gewindeformer FAS-VS

Für Ø ≥ 3 mm, mit spitzen Druckstollen, für ein schnelles Fliessen von zähen Werkstoffen mit hoher Bruchdehnung. Mit DC-„VS“- Verschleissschutzschicht mit ausserordentlichen Gleit- und Schmiereigenschaften. Für rostfreie Stähle, Reinkupfer, usw.


Schmiernuten ab Ø 3 mm

Schmiernuten ab Ø 3 mm

Dank dieser Nuten wird der Schmierstoff besser zur Werkzeugoberfläche geführt, die mit dem Werkstoff in direktem Kontakt ist.

Ohne Schmiernuten

Ohne Schmiernuten

Besonders geeignet für die Bearbeitung von weichen Werkstoffen und für Durchgangslöcher in dünne Bleche.

Mit Innenkühlung

Mit Innenkühlung

Speziell empfohlen für tiefere Gewinde und für die Horizontalbearbeitung.

Korrektes Gewindeprofil

Korrektes Gewindeprofil

Für das Verformen ist eine genaue, saubere Vorbohrung erforderlich, damit ein normgerechtes Gewinde entsteht. Bei Werkstoffen mit sehr hoher Bruchdehnung oder bei Gewindetiefen von > 2 x D empfehlen wir, den Vorbohrungs-Ø um 0.02 bis 0.05 mm zu vergrössern.

Unkorrektes Gewindeprofil

Unkorrektes Gewindeprofil

Profil zu gross zufolge eines zu kleinen Vorbohrungsdurchmessers; verursacht ein zu hohes Drehmoment.Profil ungenügend – Folge eines zu grossen Vorbohrungsdurchmessers.

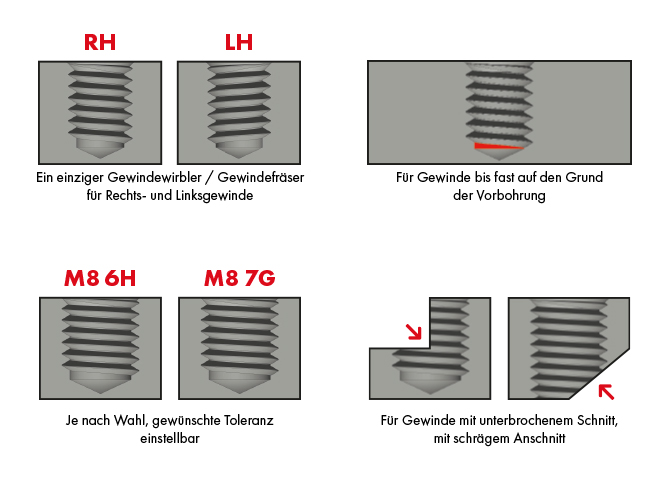

DC-VHM-Gewindefräser und -Gewindewirbler für die einfache Herstellung von Durchgangs- und Sacklöchern, Rechts- und Linksgewinden, mit einem einzigen Werkzeug beim Einsatz auf einer stabilen CNC-Bearbeitungsmaschine mit 3-Achsen-Bahnsteuerung.

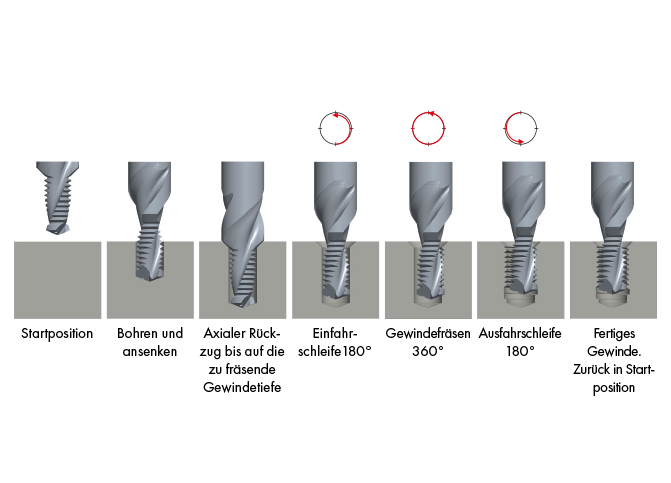

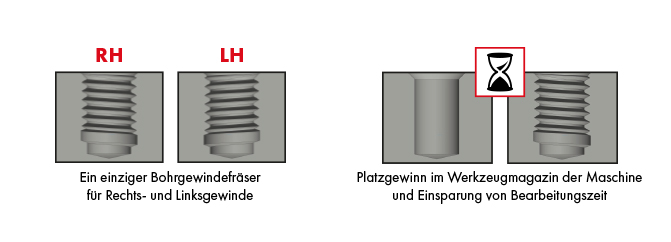

Bei den DC-Vollhartmetall-Bohrgewindefräsern handelt es sich um eine Weiterentwicklung der Standardgewindefräser. Dank diesem Kombiwerkzeug mit integriertem Bohrer muss das Kernloch nicht erst separat vorgebohrt werden. Das Innengewinde wird in einem Arbeitsgang, ohne Werkzeugwechsel, geschnitten. Sämtliche DC-VHM-Bohrgewindefräser Typ BGF verfügen über Innenkühlung.

Anforderungen

  • CNC-Bearbeitungsmaschine mit 3-Achsen-Bahnsteuerung
  • Ausgezeichnete Maschinenstabilität
  • Absoluter Rundlauf des Aufspannfutters

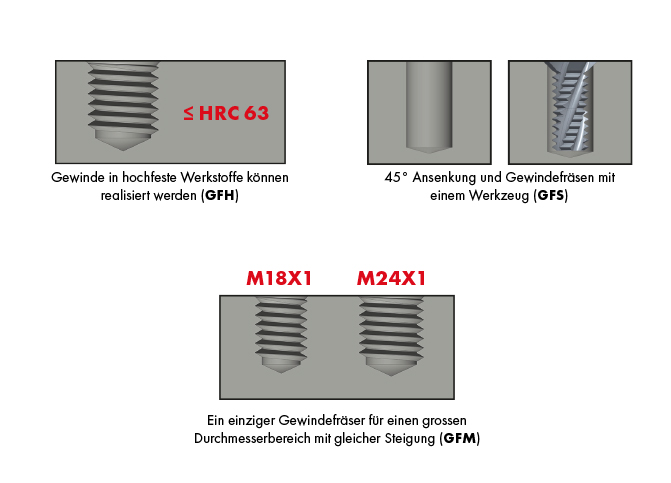

Programmübersicht

Programmierzyklus für Gewindefräser GF - GFH

Tech School - Cycle GF GFH

Programmierzyklus für Gewindefräser GFS

Programmierzyklus für Gewindefräser GFM

Spezialausführungen GF - GFH - GFS - GFM


Programmierzyklus für Typ BGF

Spezialausführungen BGF
